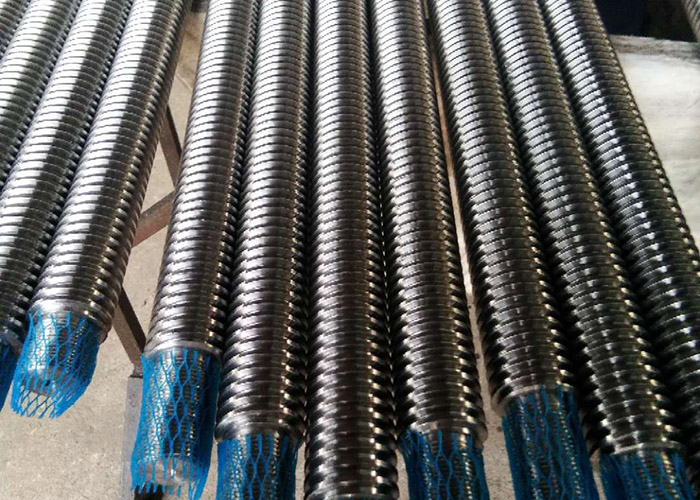

梯形丝杠的螺纹加工

零件为活动扳手调节开口宽度的螺轮，材料为20号圆钢，牙侧有一定粗糙度要求，切断处螺牙部需要倒角，中间销孔与外圆柱面有较好的同轴度，否则调整时不会灵活自如，甚至卡死，为便于大拇指握持拨动，其表面要有平行于轴心线的直纹滚花。

加工技巧

丝杠加工原来采用车削加工，工艺路线为:冷拔→滚花→车螺纹→校正→钻孔→切断→倒角，不仅效率低、成本高，且由于小圆钢刚度低，车削、滚花时易变形，小号螺轮不能生产，为此我们设计了旋风铣削丝杠设备，不仅将转速由经验认定的1000r/min左右提升至2000r/min以上而且将铣丝滚花一次完成。 其工艺路线变为:冷拔→滚花、铣丝→校正→钻孔、切断→倒角。虽然旋风铣削使小径工件有较大变形（大径件变形较小），但校正也容易。改进后的工艺具有如下特点：

表面粗糙度值减小；

由切削力引起的振动减少；

小径工件螺距累积误差有一定增加。
